ECT機機械系統及床的機械系統設計草案
導言
按8月19日醫療儀器部會議精神對ECT二號機進行改進設計，要求如下：
⑴ 在原有技術參數基礎上優化設計，改進缺陷。
⑵ 外觀設計美觀輕巧，流暢。設備空筒后端做成喇叭口，開闊視野。
⑶ 降低整機高度，減輕重量適合運輸。
⑷ 改進配重設計，使之成多塊結構可按要求配裝。
⑸ 改進懸臂設計，使之輕巧美觀。
⑹ 降低ECT機的制造成本。
⑺ 重新計算電機功率，降低設備功耗。
⑻ 改進準直器設計，使換準直器輕松方便。
⑼ 改進床的參數，使之合理適用。
⑽ 改進床的外觀，使之美觀。
設計思想
本著以改進為原則對ECT主機和床進行改進設計，要求優于原設計并保留優點。

1. ECT二號機的機械結構

⑴ 基座
基座為箱體結構，體積1458mm×472mm×1460mm。占空間大視覺效果粗重。箱體內存放電器元器件通風不好。鋼板厚耗材多（鋼板均厚16mm、506kg）焊口長。
⑵ 基座與旋轉框架連接
基座與旋轉框架裝配由大軸承、過渡環一、過渡環二、旋轉框架相互連接而成�；�座與旋轉框架間隔空間大、裝配繁瑣、過渡零件多。過渡環二沒有特殊的作用，而且使基座與旋轉框架間隔達200mm，探頭重心前移。
⑶ 旋轉框架
旋轉框架為部分開放的箱體結構，使用鋼板均厚14mm箱體厚126mm寬1060mm�？紤]不影響安裝工藝的條件下，箱體尺寸相應減小鋼板減薄。與旋轉框架連接的滑動框架體積也較大984mm×172mm×289mm使用鋼板均厚16mm考慮不影響安裝工藝的條件下，箱體尺寸相應減小鋼板減薄。
⑷ 準直器安裝
準直器重量重，安裝定位不精確。安裝準直器時準直器車與探頭、準直器與車沒有定位裝置，安裝費力耗時。準直器車移動費力。
⑸ 懸臂結構與安裝位置
懸臂安裝位置位于基座頂部中間位置，支架高445 mm 使整機高達1976mm。懸臂長1900mm 截面70mm×50mm較粗大，推動費力影響美觀。
⑹ 機殼與外觀
ECT二號機外觀設計視覺感覺粗重，工業設備角色較濃。與床配套的整體感不強。

1. 床的機械結構分析

⑴ 床板

1. 床板截面結構

床板截面為月牙形厚度65mm。這樣的厚度在探頭對人背面掃描時會比正面掃描產生誤差。此外床板美觀設計不夠。

1. 床板的長度與行程

現床板的長度2620mm，行程1900mm 掃描范圍1805mm（從床頭至視野區域內有95mm無用區）

1. 床的升降位移

床的升降位移為745mm~1120mm 最低位745mm 病員上床有困難。最高位1120mm超出ECT機中心高950mm 170mm之多。實際床板升高至950mm為合適。
④ 手動功能
床板在不受電控時不能手工拉動，在臨床操作時需要手動推拉，現用床只有自動功能。

1. 械升降機構與外觀

現有升降機構比較成熟、穩定。但外形占空間大，改變外形不靈活。床板周邊無保護攔板，在床板前伸時容易刮碰病員身體。且使床的整體造型欠美感。

1. 對二號機的改進和三號機的設計
2. ECT和床的平面布局

三號機設計為主機、病床、準直器庫車、電源箱及控制儀器箱的布局組合。見二號（圖a）三號機（圖b）

主機占地面積減小0.26m2并分散放置，控制儀器移出主機之外便于維修和通風，運輸時可單獨裝卸避免損壞。安放設備更靈活。
（圖a） （圖b）

1. 三號機的性能參數與技術要求

⑴探頭
①探頭的擺動
擺動角度：-20°～ +180°
操作方式：手動
自鎖：要
停電時可移動：要
擺動限位：有擋塊
脈沖編碼器表示：1°（單位）
DA/PC控制：無
探頭擺動的實際精度：0.5°
②探頭的旋轉
旋轉角度：-45°～+375°（一般使用范圍：0°～+360°）
旋轉速度：0.2 ～ 2 rpm
自鎖：要
停電時可移動：不要
旋轉限位：沒有檔塊
零點設置：以探頭在上面最高點時定為0°
旋轉方向：以探頭所在面為機架正面，探頭順時針?lè)较蛐�轉為正方向旋轉（順時針轉動度數加大）。
脈沖編碼器表示：1°（單位）
DA/PC控制：有
探頭旋轉的實際精度：0.5°
③探頭的升降
升降運動范圍：25 ～ 340 mm（以旋轉中心為零點）
升降運動速度：300 mm / min
自鎖：要
停電時可移動：不要
升降限位：有擋塊
脈沖編碼器表示：1mm（單位）
DA/PC控制：有
探頭升降的實際精度：0.5mm
④ 遇阻報警、緊急制動
探頭底平面設置面觸摸開關（四個微動開關與接觸面四角接觸），只要某一接觸點運動遇阻，立即會發出報警信號，并緊急制動。
⑵病床
①病床的升降
升降運動范圍：600 ～ 950 mm（以地面為基準面）
升降運動速度：300 mm / min
自鎖：要
停電時可移動：要
脈沖編碼器表示：1mm（單位）
DA/PC控制：有
病床升降的實際精度：0.5mm
②病床的水平運動
運動范圍 ：0 ～ 2000 mm
****掃描范圍：不小于1900 mm
運動速度：30 ～ 1900 mm/min
掃描速度：100~500mm/min（在此范圍內掃描速度要求均勻，非掃描速度范圍內運動速度沒有均勻性要求）
輪廓掃描：采用示教（學步）的方式，先定4~5個點，按垂直的折線運動。這部分的動作指令由計算機提供，由甲方負責編程。
自鎖：要
停電時可移動：要
脈沖編碼器表示：1mm（單位）
DA/PC控制：有
病床水平運動的實際精度：0.5mm
③病床的幾個設計參數
床板采用碳素纖維復合材料，γ射線穿透衰減率不大于10％。重心在懸臂1500mm處時床板頂端撓度不大于25mm。
病床可承載的病人的****重量：135 kg，其安全系數不小于4（詳見附件一之附2《電氣安全要求》）。
⑶液晶顯示器
懸掛式液晶顯示器一個，具有以下功能：開機后、采集數據前進入運動顯示狀態（有圖和數據），采集后轉為采集和運動同時顯示狀態（屏幕主要部分顯示采集狀態，下邊部分簡要顯示運動狀態）。其運動控制狀態的界面至少有6個。
在運動顯示狀態下，用觸摸鍵或手動控制盒均能操作并顯示運動狀態的改變。
⑷ 手動控制盒
運動控制用的一個手動控制盒安裝在機架一邊，具有獨立控制探頭和床運動的功能，并具有將液晶顯示器的顯示狀態在采集和運動顯示之間切換的功能。與液晶顯示器觸摸鍵的控制功能平行
①“回零”功能
手動控制盒和液晶顯示器的觸摸鍵均設有“回零鍵”�！盎亓恪睍r(shí)，床、探頭的上下和旋轉角度均到零位�！盎亓恪弊詈檬峭瑫r(shí)進行（對床是先水平到零，后上下到零），如不能同時進行，分別順序進行也可以。床板水平的零位：床板離機架的遠端到頭，然后再往回一定距離（如10mm）將位置
設為0mm。另一端與床邊齊，上下與探頭的外邊對齊。
床高低的零位：床板下降到極點（離地面650mm處）然后待上升一定距離后（如10mm）
將位置設為0mm。
探頭上下的零位：探頭處于最外邊，然后待下降一定距離后（如10mm）將位置設為
0mm。
探頭旋轉的零位：探頭導軌處于最高處定為0°。

1. 幾個設計參數

a) 機架中孔的中心離地面的距離：950 mm
b) 機架中孔直徑：700 mm
c）探頭探測面朝下時，該面離地面的****距離：≤1,290 mm
d）探頭探測面朝上時，該面離地面的****距離：≥ 610 mm
③　DA/PC與PLC通信，實現運動控制
PLC組件接受來自DA-PC的指令，解釋并實現3.1 中包括的運動控制，PLC也根據DA-PC的指令將當前的運動狀態發送給DA-PC。具體的指令如下：
指令為一個以回車鍵（ox0d）結束的字符串，格式如下：
命令 軸 [參數]
命令包括： move 沿指定軸向運動到指定的位置；
mover 沿指定軸向運動指定的偏移量；
position 返回指定軸的當前位置；
setv 設置指定軸的運動速度；
stat 返回指定軸的當前狀態。
狀態包括： stopped 停止?fàn)顟B(tài)
moving 正在運動
accelerating 正在加速
stopping 正在減速
如果使用不帶軸參數的 stat命令，則返回如下信息：
change 運動狀態顯示/動態圖象顯示切換
error: xxx 錯誤以及錯誤代碼
軸：包括以上提及的5個運動軸(z;r;t;y;b)
DA-PC與PLC之間以普通RS232C方式連接、通訊。
④手動控制盒與PLC通信，實現運動控制
PLC接受手動控制盒電平信號實現用戶手動操作的運動控制。手動控制盒與PLC之間
通過普通信號電纜連接。
信號包括： 探頭升降（2個）；探頭旋轉（2個）；床升降（2個）；床水平運動（2個）；
回零（1個）；通訊復位（1個）；顯示切換（1個）。
電纜包括： 信號電纜：4根（8421編碼）；
直流電源電纜：2根（+5V，地）。
⑤電源
交流，頻率50Hz±1 Hz ，電壓380 V±38V，輸入功率：不大于3kVA

⑸ 性能要求
① 外觀要求
儀器的外觀應端正、光潔，表面油漆涂層應符合YY/T91055—1999 《醫療器械油漆涂層分類、技術條件》的要求，金屬制件的鍍層要符合YY0076—92 金屬制件的鍍層分類
技術條件》（詳見附件一之附1《外觀要求》）。
② 機械特性
A、緊固件應安裝牢固，各控制開關、調節旋鈕（按鍵）應靈活可靠。
B、 整機機械和運動控制系統經加工、制造和調整后，能正確實現設計所規定的各項功能（見本文件3）。
C、 掃描穩定性
床板在掃描速度范圍內，水平運動速度的穩定性：≤3%。
D、 旋轉中心的偏離
旋轉中心的偏離不得超過2mm，經過校正不大于1mm。
E、 噪音
整機運動產生的噪音：≤ 50dB
F、 電氣安全性能
儀器的電氣安全要求應符合GB9706.1—1995（IEC601-1-1988）《醫用電氣設備 第一部分：安全通用要求》。詳見附件一之附2《電氣安全要求》。

三、三號機的改進處與合理性

1. 基座的改進設計

㈠ 外形尺寸與箱體結構

二號機基座的箱體外形尺寸為472mm×1458mm×1460mm，重新設計后為250mm×1428mm×1458mm。箱體結構二號機為六面箱體（圖一a），現設計為八面箱體（圖一b）。重新設計去掉箱體后部222mm×1428mm×1460mm體積。箱體內部計算機、UPS電源、倍增管電源、移至機體外部電控箱內，使箱體重量減輕前后尺寸縮短，整體顯得輕巧。箱體上部設計成梯形結構，外

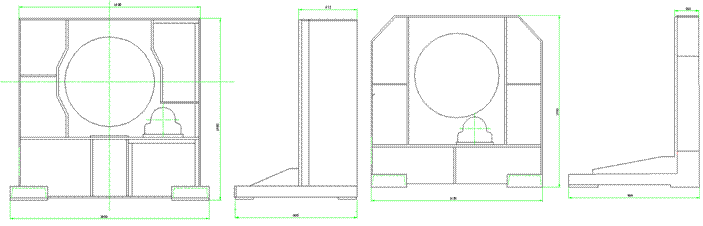

(圖一a) （圖一b）

罩圓面半徑減小至800mm使機體外罩更輕巧。
㈡ 材料損耗與加工成本
基座重新設計后比二號機基座箱體重量減輕41.9kg。箱體焊接焊縫比二號機基座箱體減少5328mm。材料費減少125.7元（按普碳鋼3000元/噸），加工費減少266.4元（按25元/米焊、割）
熱處理費減少83.8元（按2元/公斤）。不計人工費和管理費及其它附加費用，共減少費用475.9元
㈢ 結構的可靠性
重新設計的箱體在結構上仍為筋板焊接結構，支撐旋轉框架和探頭時的強度滿足要求，不會發生斷裂與變形。箱體在吊裝時內部筋板起加強作用，不會時箱體變形開裂。

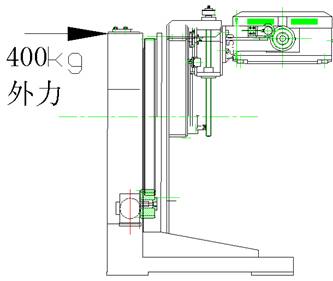

箱體的地腳支撐總長度仍為997mm，支點向前移222mm。在無地腳螺栓固定時不會因外力而翻倒。見（圖二） （圖二） （圖三）


㈣ 減速機形式和安裝位置

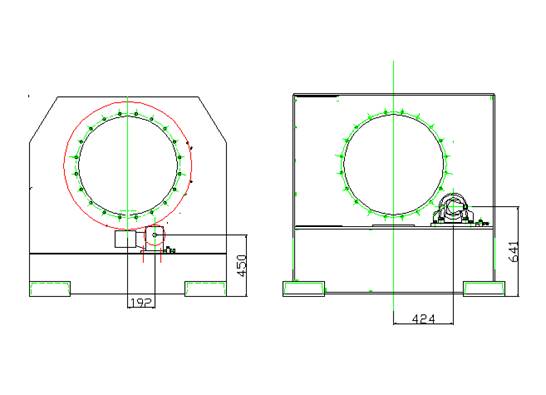

減速機選擇直角軸地腳安裝型，安裝位置降低186mm向中心位移234mm見(圖四)。改變減速器型式減少了箱體后部突出尺寸見（圖二），改變減速器安裝位置減小拖鏈安裝半徑使結構更緊湊見（圖三）。

（圖四）

1. 轉動框架與基座連接結構設計

㈠ 連接部件的簡化

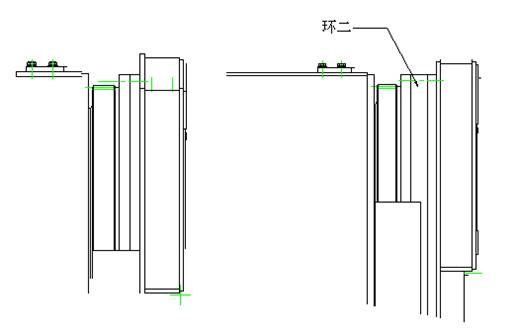

二號機轉動框架與基座連接由大軸承、環一、環二連接組成，現設計為大軸承、環一連接，去除了環二。在結構上前后尺寸縮短，安裝維護更方便，減小了設備體積。見（圖五）

㈡ 材料損耗與加工成本
去除環二減輕材料重量58kg，材料費減少174元（按普碳鋼3000元/噸），加工費減少2000元（按25元/工時、80時）。
㈢ 重新設計后的特點

（圖五）

去除環二，轉動框架與基座連接間隙減小為147mm，減小了51mm。這樣外罩尺寸也隨之減薄外觀顯得輕巧。布線拖鏈選用22.075型使布線緊湊。拖鏈支撐長度減小50mm，銷軸、支撐滾都減短50mm，節省了材料和加工費。
㈣ 結構的可靠性
去除環二，環一與大軸承連接裝配不存在強度降低、影響剛度的問題。減小51mm使探頭重心向基座移位51mm，翻轉力矩半徑減小安全性增大。減少中間連接件使裝配和制造誤差的累計量減小，增加了軸向連接精度（主要考慮裝配誤差）。

1. 轉動框架結構設計

㈠ 用材和尺寸改變
二號機轉動框架用板均厚14 mm 外形尺寸1362mm×1060mm×160mm。重新設計后立筋鋼板厚度減少2mm 寬度尺寸減少40mm 高度減少50mm 箱體厚度尺寸減少20mm 外形尺寸設計為1312mm×1320×140mm 材料選用Q235見（圖六）
使加工焊接性更好。

（圖六）

㈡ 轉動框架材料損耗與加工成本
鋼板減厚后材料減少35kg，（按普碳鋼3000元/噸）材料費減少105元。由材料重量產生的相關費用將降低。
㈢ 配重設計

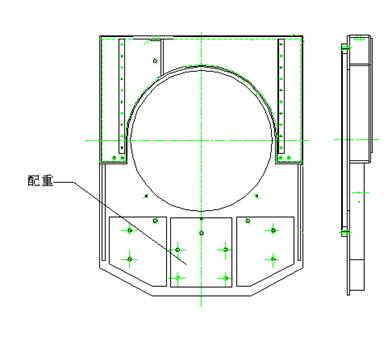

配重設計成四塊三組式，便于拆卸運輸。而且可靈活調整配重量達到節省功率的目的見（圖七）。㈣ 配重的加工成本
配重原為整體鑄造加工，分體后增加鑄造加工和機加工成本（25元/工時 10工時）250元。

㈤ 結構的可靠性
（圖七）
因框架結構沒有改變，其結構穩定性不會變，鋼板減薄后轉動框架的剛度與強度不受影響。

1. 滑動框架的設計

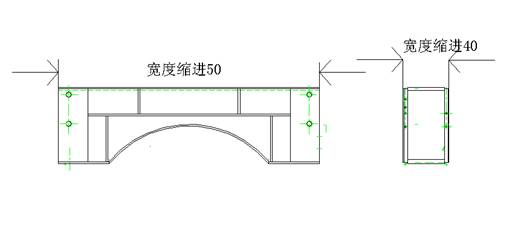

㈠ 結構和尺寸改變 （圖八）
將封閉式箱體結構設計為單面開放式立筋結構，（見圖八）寬度減少50mm 厚度尺寸減少40mm外形尺寸設計為 934mm×289mm×132mm 鋼板減厚2mm
㈡ 材料損耗與加工成本
鋼板減厚后材料減少23.9kg，材料費減少71.7元。焊縫減少2336mm 加工費減少58.4元（按25元/米焊、割）
㈢ 結構的合理性
滑動框架箱體改成部分開放式，加工工藝難度增加（焊接變形），但減少了箱體重量。在箱體內設置了橫向和豎直立筋使箱體剛性與強度不會降低。同時減少由于震動產生的共鳴。

1.
   絲杠及絲杠支撐設計

（圖九）
㈠ 結構和尺寸改變
絲杠支撐的厚度減少30 mm，結構不變。見（圖九）
㈡加工成本減少

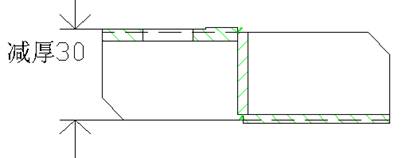

由于絲杠支撐的厚度減少30 mm ，絲杠相應減短30mm。轉動框架上絲杠傳動部件同步輪、減速機等相應降低30mm。減少10工時（30元/工時）300元。

6懸臂和液晶屏設計
㈠ 結構和尺寸改變

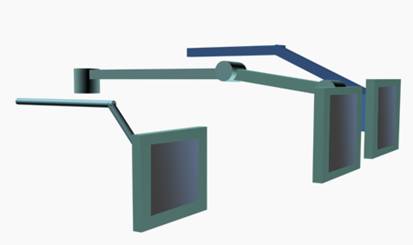

懸臂改用40mm×40mm方管，多節組合，使懸臂更美觀輕巧。懸臂支架的安裝位置從基座頂端正中移至機座側面，設備總高降低204mm，降至1764mm。見（圖十）
㈡ 外觀結構設計
見（圖十一）

（ 圖十）

（圖十一）

1. 直器安裝設計與探頭結構

㈠ 結構改變
將準直器殼內屏蔽鉛板移出另制成一板式結構與探頭安裝為一體，這一層使用鉛板厚6mm，作為通用屏蔽層使用。這樣減輕了所有準直器重量，移動準直器更靈活，使對正安裝更方便。見（圖十二）

（圖十二）

㈡ 準直器安裝方式
準直器安裝采用準直器車對位，垂直升降安裝的方式。設備安放時在探頭正下方預埋對位檔塊，準直器在準直器車上也采用定位安放方式。準直器車竟入定位區域定位后，人員操控探頭下降安裝。
㈢ 改進后的特點
改進后的準直器減輕了重量，利于搬運和安裝。移去鉛板前（以高能準直器計算）準直器重量為109.79kg。移去鉛板后減重62kg。三準直器高能、低能、針孔使用同一屏蔽層，省去鉛板107kg
8、電機和電機功率的選取
經計算轉動框架承受的****扭矩1986Nm，傳動比7.7 選取0.5kw伺服電機減速機。
9、殼體和外觀設計

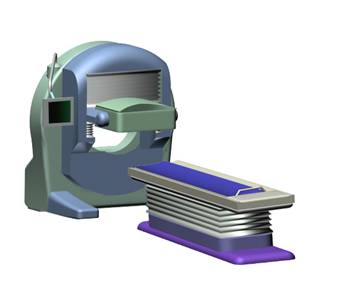

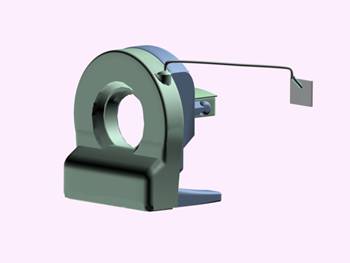

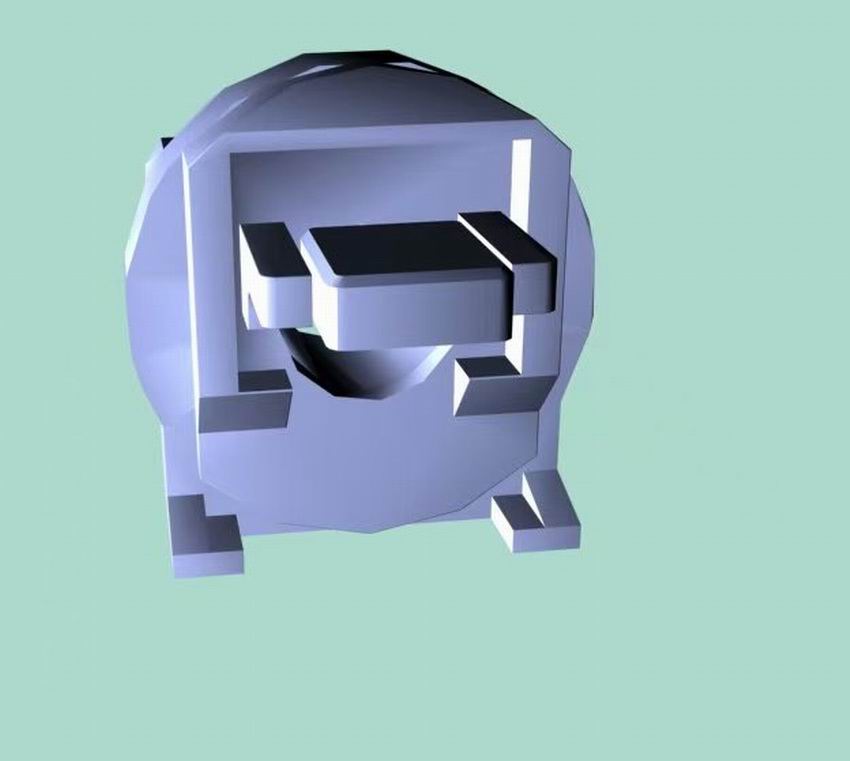

在機體結構參數確定后殼體和外觀設計見（圖十三、十四）
（見圖十三）



（見圖十四）
10、三號機重量
二號ECT機體滿重1954kg 三號機機體設計重量1688kg.。減重265.8kg

四、床的改進設計
⑴ 床板設計

1. 床板橫截面

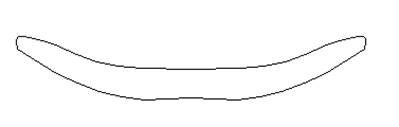

床面截面為月牙形，見（圖十五）厚度40mm。采用外層裹碳纖維材料，內部填充耐高溫泡沫塑料的
（圖十五）
復合結構。截面掃描區寬度設計為420mm，頭枕寬度設計為200mm。
的物體

1. 床板懸長與夾持端

要求掃描范圍1900mm ，床板懸長應為1900mm＋95mm，床板總長應為1900mm＋95mm＋夾持端長。夾持端盡可能設計的短些以求縮短床的總長。床板與頭枕設計為分體結構，頭枕可按需要安裝。

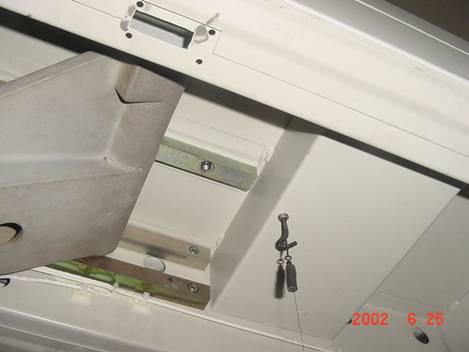

⑵ 床板托架
床板托架仍采用現用床的結構，即薄板折彎焊接箱體加板金立筋結構。該結構輕巧、結構強度好、外表美觀。床板周邊增加護板防止床板伸出時刮碰病員。
⑶ 手動推拉功能

1. 達到的功能要求

為滿足床板快速回程到位、快速前伸到位的要求。床板平移設計自動平移和手動平移兩種功能。

1. 自動手動轉換機構

床板平移的自動和手動轉換可通過機械或電控手段實現。
㈠機械轉換
機械轉換設計是在床板下增加雙托架機構，使用機械開關鎖緊和松開床板，床板在托架上滑動實現手動功能。機械轉換設計結構復雜、工藝難度增加、板材用量增加。
㈡電控轉換
電控轉換設計是在原結構不變的情況下，在伺服電機減速器傳動軸端安裝電磁離合器達到自動和手動轉換的目的。使用電磁離合器工藝簡單、不增加板材、安裝簡單。
⑷ 升降機構
床的升降機構要穩定能自鎖、易維修、制造成本低。設計考慮使用直線導軌導向豎直絲杠傳動或交叉支撐梁支撐水平絲杠傳動兩種機構。
㈠　直線導軌導向豎直絲杠傳動

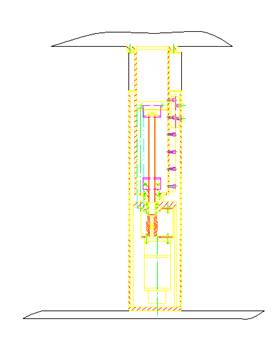

直線導軌導向豎直絲杠傳動機構設計采用立柱式結構（見圖十五），結構特點是絲杠承重、導軌導向。主要零件采用外購成品件、裝配簡單、裝配費用低。主要部件使用兩套國產導軌費用1700元（參考價）、
（見圖十五） （見圖十六）
兩套國產絲杠副費用1600元。采用這種結構邊緣適合安裝（見圖十六），立柱結構高775mm，床的高度降低有難度、造型有局限性。特別立柱置于床托架中心線時，絲杠與床板升降時發生干涉。

㈡ 交叉支撐梁支撐水平絲杠傳動
交叉支撐梁支撐水平絲杠傳動采用剪刀叉式雙支撐梁支撐（見圖十七），水平絲杠傳動。水平絲杠承受一部分軸向力。結構特點是占空間大、加工件多、鑄鋁件較脆，有沖擊力時容易斷裂。主要部件使用一對交叉支撐梁費用3880元（20000元/噸鋁、木模2000元、加工費940元均為參考價）。一套絲杠副800元（參考價）。采用這種結構裝配和加工費用高，造型單一。現用床均使用該結構，比較成熟。

（見圖十七）
㈢ 設計采用的結構
考慮結構與技術的成熟性，選擇采用交叉支撐梁支撐水平絲杠傳動的結構。設計上將縮小結構尺寸，加強構件強度。
⑸ 床的平移機構
床的平移機構設計仍現用床采用導軌導向并承重，同步帶傳動推進的方式。該結構比較成熟設計仍采用該設計。
⑹床的定位與移動方式
床的定位設計采用雙定位銷隱蔽安裝，預埋三銷孔預制件的定位方式。床的移動采用狐步舞移動方式（見圖十八）。這樣比單定軸轉動移動靈活性大，讓出空間大。

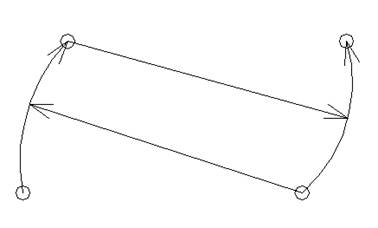

（見圖十八）
⑺ 整體外觀設計

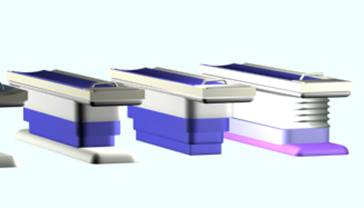

外觀設計多種方案（見圖十九、二十）


（圖十九）交叉支撐梁支撐水平絲杠傳動適用


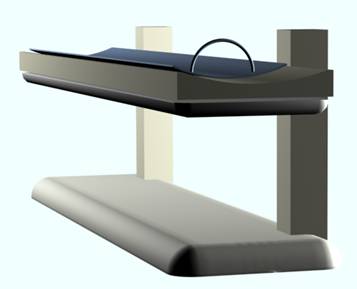

（圖二十）直線導軌導向豎直絲杠傳動適用

⑻ 床的整體構架設計
床的整體構架設計仍采用板金焊接結構，這樣用材靈活適合輕型箱體制造。

⑼ 床的升降電機和平移電機功率重新計算

TLCP150磚包裝箱機試制過程匯報

TLCP150磚包裝箱機試制過程匯報綱要
序言

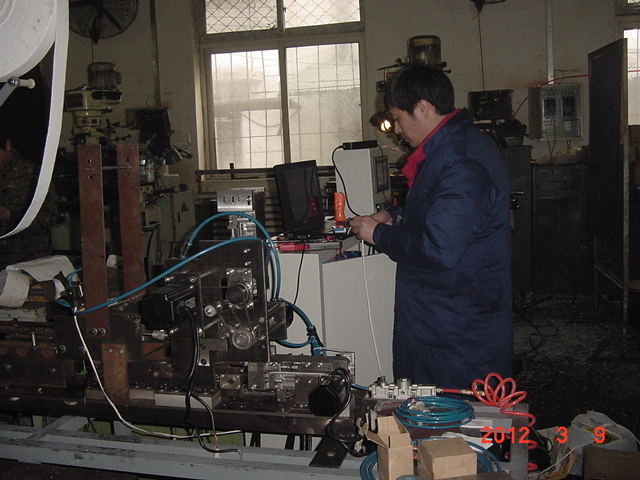

磚包機項目八月份正式啟動，在xx公司的積極配合下經過了工藝了解、實物考察、資料收集等過程。在經過對原有試制樣機的分析和補救設計后組裝成形、配備電路、氣路。經過一個月的緊張調試最終得到如今結果。情況匯報如下：

1. 試驗結果

1.1 裝箱包數：5184包/小時（3x8，216箱。最新實驗結果）
1.2 名義用氣量：150L/m
1.3 名義用電量：9KW
1.4 適用箱型：只適合３x8 3x9
1.5 包裝樣式：無蓋半包裝

1. 現有狀態

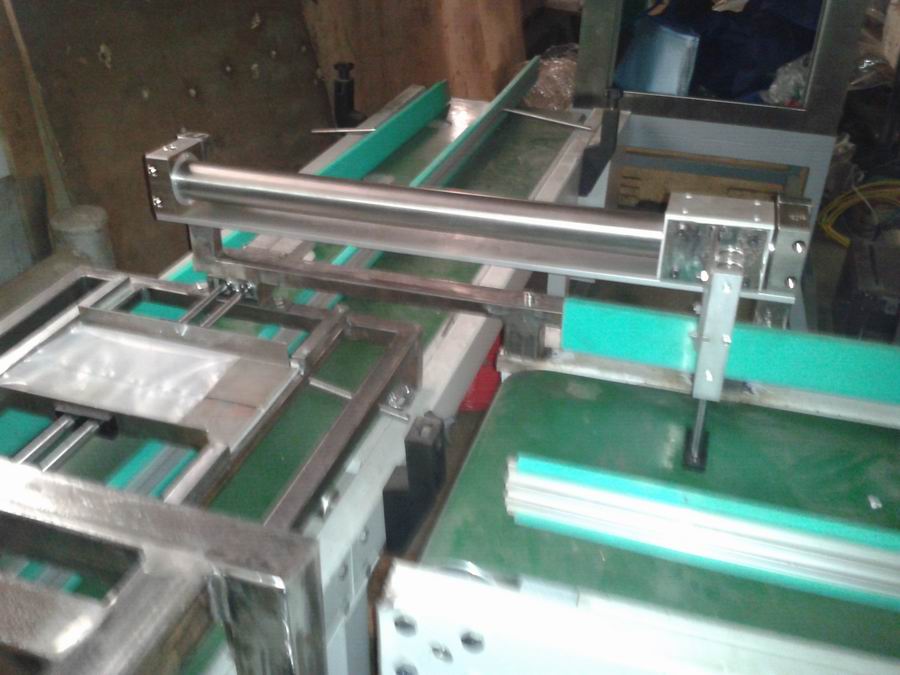

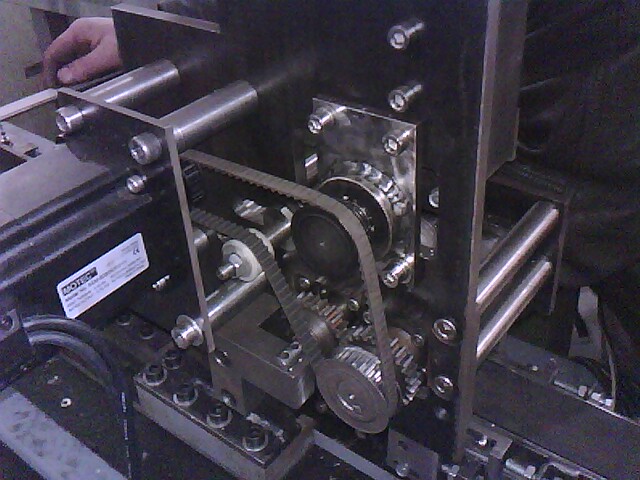

2.1機械機構
2.1.1機械結構的局限性
㈠原有樣機只是半成品，大部分沒有組裝成形。并且機構也未經過運行測試，在裝配到位后發現很多問題。
㈡排包部分問題較少，但也存在機構與包運行干涉、機構與機構運行干涉、運動機構阻尼大等現象。這些都帶試制過程中逐一解決了。
㈢裝箱部分問題大，無參考。基本上只是一個框架。按原有設計和現有部件尺寸安裝零件和部件，發現有工位與運行狀態不協調的問題。再者也發現折紙工藝和下吸工藝與整體機構錯位。這也通過再設計解決了
㈣按照修改后的機架安裝布置氣路，具有不合理處。
㈤由于機構和部件空間不能再調整，大梁最小間距不能滿足3x7的要求
㈥正因?yàn)槿绱藰訖C(jī)本身對于技術達標要求就有局限性。影像因素很多。只適合３x8 3x9狀態。
2.1.2完善后的****狀態
㈠排包部分更換了“排包阻尼回位擋板”滑軌和“排包阻尼回位擋板”軸的位置。使阻尼力正好，不會擠壓磚包變形。
㈡排包部分排包進包機構重新修改了零件尺寸、安裝位置，使之不干涉。
㈢裝箱部分重新設定了箱工位間距、下吸擺臂軸心位置、紙板預拉工位。增加了紙板折邊汽缸。

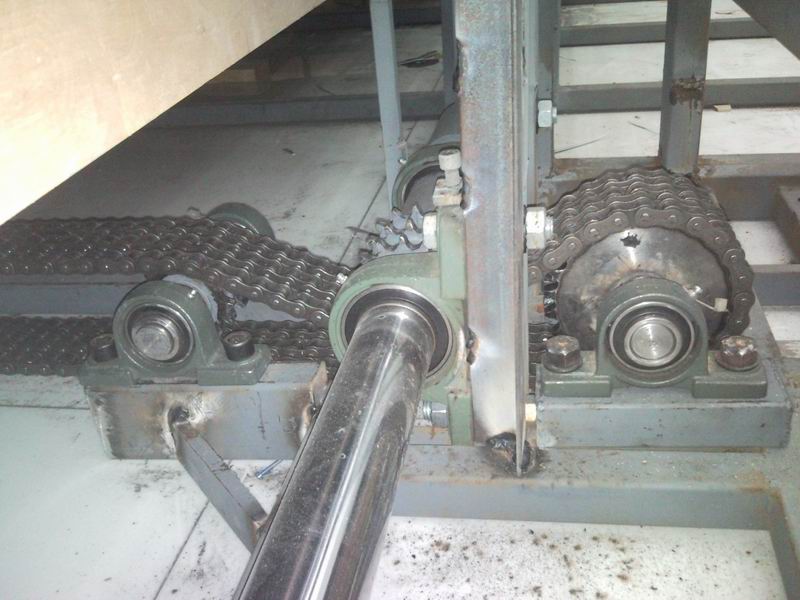

㈣裝箱部分重新設定了推箱鏈條軸間距。（利樂10A,現在12A）
㈤喪失壓蓋工位
㈥在目前狀態下，運行平穩功能實現良好。
2.1.3運行情況
㈠按目前試驗調定時間計算出包數3240包/小時，時間延遲主要在排包區，依次8個循環為16秒,進包排隊7秒，完成一個矩陣72包的矩陣80秒，在設備中為最慢時間。在調試中試驗過減短時間到37秒，雖然可以偶然完成裝箱功能，但由于沒有導向?qū)О鼨C(jī)構，總有一些包會跳出傳送網鏈或轉90度，或反倒造成不穩定狀態。
㈡最新實驗結果5184包/小時。除去機械結構、運轉特性的調整等因素。本臺機從包排對到72包矩陣運行出第一傳送帶用時50秒。完成72包矩陣50秒的分配是排隊24秒，矩陣加移出26秒。這樣出包達5184包/小時。這是能達到的實際****出包值，即216箱/小時

2.2電路電控
2.2.1在原有條件的基礎上，搭建電路，基本上滿足了裝箱機的調試要求；要使本機商業化電路作適當調整，再增加保護電路單元即可，請參照裝箱機電路圖
2.2.2在程序編制過程中，本著“先實現功能，再提高工藝要求”的精神，隨著對工藝的熟悉，不斷的修改和調整使之達到了裝箱機目前的技術要求；請參照裝箱機框圖�，F(xiàn)有程序只適合試驗機使用。
2.2.3在本月27日的調試，減少了程序當中時間常數，在現有條件的基礎上排包循環時間以縮減至50秒，從現場觀察進包機構的執行動作比較流暢，到位；個別的時間常數做了極端的測試，隨即有掉包的情況發生
2.2.4
2.3理論推算****出包數
該機進包傳輸速度已不能改變，除非更換減速機。如果程序繼續優化，調整進包部分的氣缸的阻尼系數，繼續減少程序中的時間常數。進包循環周期還可以縮短10%~20%左右的時間。約6480包/小時

1. 重點問題

3.1箱板的成形
箱板成形****問題時，下拉折邊時脫落和到位反彈。
3.2包裹成形
箱板四個折邊順序翻折到位，下翻邊預翻，壓緊。因?yàn)樗俣葏f(xié)調問題出現折不到位。
3.3行包穩定性
㈠機構運行速度過快不利于包運行穩定
㈡推包、排包機構尺寸、位置設置合理與否影響包運行穩定
㈢運行平面的通暢、過渡機構的設置很重要。
3.4動作協調
由于固有結構和元件不能改變，動作出現不協調
3.5噴膠頭安裝空間太小
3.6****裝箱數
一種設備不可能無限制地提高效率，機構運行是有一個極限值的。提高進包排隊速度。
3.7控制與反饋方式
現在控制方式單一、傳感器布局簡單。PLC語言也是初級的。
3.8速度、尺寸、結構的協調
裝箱部分由于速度、尺寸、結構的原因提高速度有困難。

1. 解決思路

4.1改善真空氣路
加大吸盤面積、縮短真空道距離、增加同流截面積。
4.2協調速度、尺寸、結構之間的關系
重新設計計算工位間距等
4.3調整機構與結構尺寸
4.4電控與機械統調
還要經過更多試驗
4.5加大工位間距
針對大梁而言
4.6提高裝箱數的方法
在該樣機基礎上重新設計需改進的傳動機構、結構、機構尺寸和電控電路。
4.7重新設計電控方案
優化電控

1. 實現達標的手段

5.1要實現15000包/小時的要求需改進方法一（22進包模式）
在提高傳送帶速度基礎上
如果將進包機構改為雙排進包，推包往復改為雙排推進。時間可定為排一排9包需1.08秒，雙排2.16秒（已加上后退時間），排包次數就為８次，即8.64秒。但推包只需要4次8.64秒，每次需2.16秒。動作每一種類都比4.1中的時間長，也就是執行機構運動速度低，那么設備運行穩定性就高。
5.2實現15000包/小時的要求改進方法二（332進包模式）
在提高傳送帶速度基礎上
4.2中２x4模式進包速度仍然很快，為降低事故率，繼續采用減少推包往復時間，增加排隊時間的方法解決這個問題。將進包機構改為三排進包，對于３x8一箱可設置為前兩步３排３排進包，而第三步關閉一排進口進包，即２排進包。即所謂332模式。推包往復速度為1.4秒，三排８包4.2秒，單行那么進包排隊時間為1.64秒。這個時間較為合適。

5.3 PLC語言的設置延續本機編程風格，使用工程技術人員較為熟練的基本語句，增加本機調試窗口降低工程技術人員的調試難度；增加故障判斷程序，以及故障解決引導程序；增加人機交互界面的流暢性，使其更加貼近用戶。

屋頂清掃機設計方案論證

屋頂清掃機設計方案論證稿

xxxxxxx科技有限公司

1. 目錄

目錄………………………………………………………………………………………1頁
設計需求…………………………………………………………………………………2頁
設計方案介紹……………………………………………………………………………2頁
設計方案論證……………………………………………………………………………3頁
預設元件與材料列表……………………………………………………………………附件五
安裝場地與環境要求……………………………………………………………………附件六
附件七

1. 設計需求

2.1 使用環境介紹
屋頂總長約16米。3塊玻璃的平鋪后寬度是近3.8米，大梁寬度0.2米。兩個大梁之間共有12塊玻璃組成，玻璃的厚度0.03米。玻璃可以上下平移，玻璃安裝結構是成階梯狀排列�？v向的三塊玻璃是平行安裝的，中間用特制橡膠條隔雨，橡膠條約高于玻璃平面約4毫米。屋脊有一個橫向大梁，高于玻璃0.2米。檐口安裝有泄水天溝。使用環境為開放式，在北京地區。
2.2 用戶要求
2.2.1用戶提出的要求一：清洗機需要兩臺套，屋頂兩邊各一臺，工作原理是：屋頂一邊分三個部分，機械從第一部分上去，再向下清洗，清洗到屋檐后，平移到第二部分，再上去，然后再向下清洗。第三部分一樣，最后設備還停留在第一部分的位置，屋頂那邊是一樣的，向上采用齒輪和平齒作為傳動工具，平移采用兩條導軌，需數控的。
2.2.2用戶提出的要求二：采用兩臺清洗機，屋頂兩邊各一，可以上下、左右運動。機械停留位置最終在檐口的一端。上下運動采用：機械上用滾動齒輪，屋頂大梁上用平面齒，檐口的左右運動采用兩條導軌運動。
2.2.3用戶提出的要求三：檐口安裝噴水裝置，清洗機上安裝直徑230毫米的滾刷，長度約3.8米，一端安裝電動機，此電動機可以帶動滾刷轉動和設備上下運動，電纜線的收圈機也用此電動機帶動，收圈機安裝在設備上，滾刷在下方，前方有刮水器，在滾刷與刮水器之間有一個弧形罩殼，以防水濺到刮水器旁。因玻璃是三塊平鋪的中間有橡膠條，所以刮水器上要有個缺口。采用電腦控制，觸摸屏操作界面。
使用方式方式：按啟動鍵，刮水器翹起，兩臺設備向屋頂上移，碰到屋頂上的行程開關后立即停止，刮水器落下，按清洗鍵：噴水，刷滾轉動，設備慢慢下移。水柱的長度隨著設備下移而減弱，但水的著落點是噴到滾刷上，接近玻璃也可。等設備到達屋檐時碰到開關停止，在向左或向右平移,平移到第二部分時，設備工作方式和第一部分一樣。四個部分清洗完畢后設備停留到啟動前的位置。
清洗不到位之處：屋頂?shù)捻敹耍簼L刷和刮水器的距離清洗不到，只能用刮水器刮了，再就是兩塊玻璃的重疊兩接觸，因?yàn)槭桥_(tái)階式，所以約有4—5厘米處不能清洗的和平面一樣。

2.3 使用環境示意圖
2.3.1 使用場地立面圖（見附件一）
2.3.2 使用場地平面圖（見附件二）
2.3.3 使用場地建筑平面圖（見附件三）

1. 設計方案介紹

3.1 方案一
根據用戶提出的工況要求、功能要求和使用數據，完全按照用戶的思路設計方案。設備主體跨度十六米，行走機構長七米二，采用齒輪驅動作為主動輪，屋頂大梁上用平面齒，檐口的左右運動采用兩條導軌運動。清洗機上安裝直徑二百三十毫米，長度約三米八的滾刷。全長要安裝四個滾刷。
根據上述要求，設備主要結構長約十六米，分為兩部分屋檐兩側各一部分對稱安裝。設備懸掛八套滾刷。同時需要安裝至少八套以上的刮水器。屋頂拱頂兩側安裝齒條，需牢固定位安裝。清洗機設計為自走形式。電控形式與機械機構配套設計。
3.2 方案二
考慮到工藝狀況與制造安裝情況，本方案采用越檐式行走方式，即行走跨過屋脊在兩斜坡之間上下行走。考慮材料的限制設備采用分體安裝設計，每個主體部分跨度八米，兩臺部件對稱并排安裝（甲方提供的要求為兩臺套）。行走機構設計為懸空式軌道，清洗機為拖曳式行走，桁架支撐。橫向運動由桁車帶動，可任意位置停留。滾刷設計為一米五以?xún)?nèi)長度，整體設備只需二臺清洗機構、兩個或四個滾刷及水刮器。電控形式與機械機構配套設計。
3.3 方案三
在尊重用戶要求的基礎上，該方案設計為四分體結構每個主體部分跨度八米，四臺部件對稱并排安裝。行走機構設計為懸空式軌道，清洗機為拖曳式行走，桁架支撐。橫向運動由桁車帶動，可做矩陣式停留。該設計采用不跨越屋脊方式，四臺清洗機只在四塊五十六平方米范圍內工作。電控形式與機械機構配套設計。

1. 設計方案論證

4.1 方案的可行性
4.1.1 三個方案的結構復雜性對比
4.1.1.1在三個設計方案中，方案三明顯結構復雜重復結構多，干涉點也越多。清掃死點也會增加，控制系統的復雜性也會增加。由于結構部件多設備重量也會增加，這不利于在屋頂安裝以及設備使用的安全可靠。設備越復雜，安裝越困難，維護也困難。
4.1.1.2 方案二的結構主體看似增加，但實際上尊重了工藝條件狀況。該方案使用二臺清洗機，在兩個分部件中只安裝各一臺，這與方案一對比數目是相同的，但其有本質的不同。相對小的滾刷，質量小，可能發生的震動與功率都要小。行走穩定性也要好。對接部分的干涉連著對比，方案二要小得多。因?yàn)榭v向行走的端點跨越尺寸不可能重疊。而橫向行走的跨越尺寸可以重疊。在本方案中傳動鏈可以共用，而方案一是不可共用的。方案一的主題懸梁工藝要求高，尺寸大，重量也大。
4.1.1.3 方案一的結構在使用材料上不符合現有現用原則，也不符合常規機械設計的要求，因?yàn)槠淇缍却�，超出常�?guī)材料尺寸，需要定制或特殊制造。其行走方式也是有諸多問題。屋頂安裝使用齒輪齒條，齒條的安裝定位沒有基準，也很難找到或要求用戶建造出合乎機械安裝要求的基體。滾刷的轉動會引起設備的共振，在陸地上這不是問題，但是在懸空的屋頂上就是很重要的問題。
該方案的自走形式是不可取的，設備運行首先是安全。該自走形式不能排除脫齒，安裝基體變形帶來的不入位，或由于惡劣天氣導致的局部故障。更重要的是該方案將使設備重量很大。
4.1.2三個方案的制造可行性對比
4.1.2.1制造的原則是現有現用、實現容易、工藝簡單。在三個方案中方案一工藝難度大，制造安裝、維護難度也很大。部件和構件制造要求高。此外其對安裝基體的要求用戶很難達到。該方案設計安裝的附著點不在建筑的承重墻上，存在安全隱患。該方案制造難度大。
4.1.2.2方案二結構小，跨度小，工藝實現容易。設備部件數量與方案一相當，安裝點在承重墻上，軌道懸空。在屋頂有變形或受壓時不受影響。該方案制造容易，吊裝方便。
4.1.2.3 方案三重復性大，桁架重疊耗費材料。清洗部件多，整體重量達。制造費用相對高。工藝難度與方案二相當，但重復多。安裝點多給安裝帶來困難，維護也相對有難度。各項成本都增加。
4.1.3三個方案的制造成本性對比
4.1.3.1三個方案每個的制造成本均因不同因素而不同，方案一由于其重量大、跨度大、安裝難度大等因素是三個方案中制造成本最高的或與方案三相同。
4.1.3.2方案二結構簡單、機構和部件數少、工藝可實現。因而成本低。
4.1.3.3方案三盡管工藝與方案二近似，但數量大、重量大。成本比方案二高。
4.1.4三個方案的維護成本性對比
4.1.4.1 方案二的維護成本因?yàn)?.1.3.2之原因是三個方案中最低的。
4.1.4.2 方案一與方案三因?yàn)?.1.3.1、4.1.3.3之原因維護成本高。
4.2 推薦采用的方案
4.2.1 推薦的設計方案
在此我們推薦方案二，其優點是結構簡單、成本相對低、制造方便、安裝難度相對小。因?yàn)榻Y(jié)構簡單，清洗部件小，給相關機械系統留有的空間大。控制也方便。機構數量少故障率也會少。因而我們推薦該方案。
4.2.2 設計思路
4.2.2.1 電氣設計原則
本系統采用電機驅動毛刷機構旋轉與水力結合清理屋頂玻璃，電機驅動行架使清洗機構在預清洗區域緩慢移動，達到清洗整體區域的目的。
4.2.2.1.1由于本系統位于屋頂，因此在日常工作中屋頂清洗機必須是在自動狀態下進行工作，減少人為操作，本控制系統將設計成全自動控制系統。
4.2.2.1.2該程序可有甲方工作人員自行設定工作時間，啟動停止均不用操作人員手動操作，只有在調試和維修狀態工作人員可將設備調整為手動狀態。本控制系統才可以手動控制。
4.2.2.1.3本系統采用PLC控制，并有觸摸屏動畫顯示工作流程，并可以人機對話，操作人員只要經過短暫培訓即可輕松操作本系統。
4.2.2.1.4安全使用，本機將對安全部位實施自動檢測并與驅動裝置連鎖，一旦檢測發現位置異常，第一停止驅動，第二馬上在顯示屏上做成聲光警示，確保本機安全之用。
4.2.2.1.5輕松解決問題，本系統將在觸摸屏上設置幫助畫面，以使用者在有問題時輕松應對。
4.2.2.1.6電氣控制系統用電為三相五線制：計算用電量約：10KW，預留電纜：YJV3*6mm2+2*4mm2

4.2.2.1.7 工作程序框圖
（ 附件四）

4.2.2.1.8本控制系統基本材料清單

圖表 1 屋頂清洗機控制示意圖
4.2.2.1.9 機械設計原則見4.2.3 中條款和4.2.1 中文字。
4.2.3 設計注重的要點
4.2.3.1 結構簡單容易制造。
4.2.3.2 制造工藝簡單容易實現，現有現用。
4.2.3.3 結構容易安裝、裝運、組合方便。
4.2.3.4 機構運行安全可靠。
4.2.3.5 運行噪音低（60分貝以下）
4.2.3.6 控制簡便、學習易懂。
4.2.3.7 設備維護方便。
4.2.3.8 電纜連接和拖動采用縱橫兩套拖鏈，以避免線纜損壞。
4.2.3.9 局部機構采用除冰和除霜設施防凍。

1. 預設元件與材料列表

（見附件五）

1. 安裝場地與環境要求

6.1 安裝示意圖（附件六、附件七）
6.2 清洗水管預埋要求：清洗水管在設備安裝前要預埋輸水管線，在設備周邊預埋四至八個出水口，以便取水。
6.3 供水系統要求在安裝場地有獨立的設備空間，設備房或安放室。
7、預估費用與時限（此條款僅供參考，不可作為制造依據）
7.1 預估制造費用：按設備設計方案二預估制造費用為二十五萬，其中不含現場安裝調試費。
7.2 時限
7.2.1 設計時間：預計180天
7.2.2 制造時間：180天
7.2.3 廠內調試時間：30天

xxxxxxxxx科技有限公司
